T&J-Type C /D

原位灭菌发酵罐和生物反应器（100L~1000L）

控制方式

- 手动控制方式：可以设定开阀比例或阀门开度

- 自动控制方式：可以选择PID连续或PID开关方式控制

- 顺序控制方式：对所有的控制参  数可预先设定20个控制段，以实现自动分段控制

- 关联控制：溶氧可以选择转速、空气流量、罐压、补料等进行控制

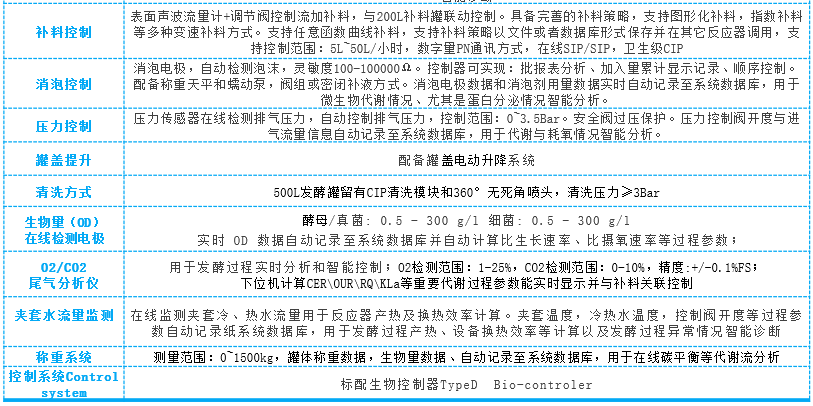

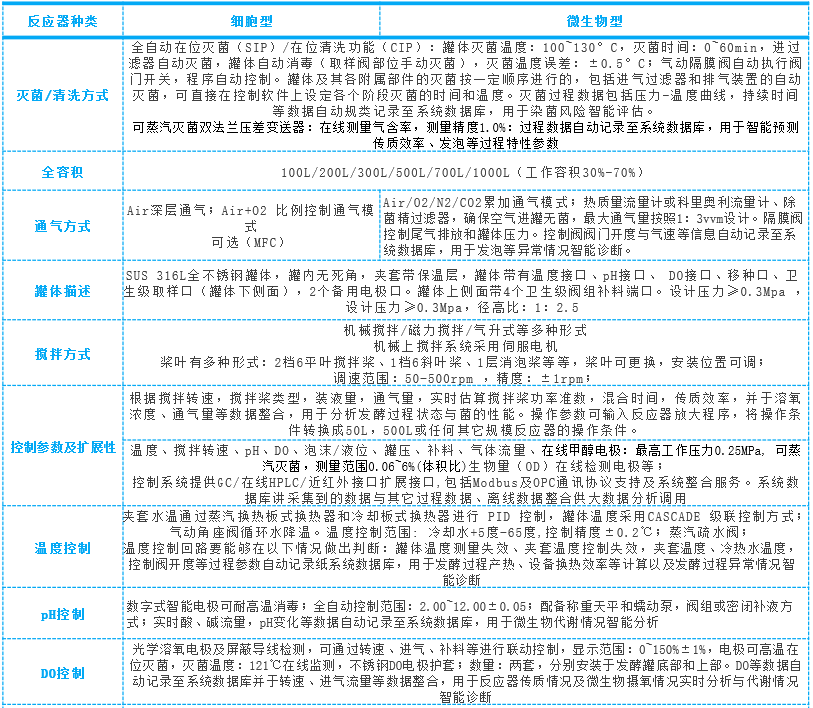

T&J-Type D主要参数

TypeD  Bio-Controler 生物控制器与软件

- 直观易用的本地触摸屏

- PLC工艺控制平台

- 全自动SIP和CIP功能

- 多种工业控制平台可选：Siemens/Allen Bradley/Delta V

- 工业标准Fieldbus的I/O设计，便于维护和拓 展功能

- 符合ISAS88、GAMP 、cGAMP等标准

- 中试级和工业级应用，开放的平台-例如链接Pi数据记录

- 无限扩展性和灵活性，支持多达24个发酵参数控制：浊度，生物量（Biomass）、尾气分析，（CO2\O2）、称重（连接天平），压力，葡萄糖，甲醇等， CER\OUR\RQ\KLa等重要代谢过程参数能实时显示。触屏操作的控制器可对微生物发酵罐/细胞培养罐的pH、DO、温度、搅拌、泡沫、补料、通气等参数进行设定和控制，触屏显示所有过程参数，可以数字、线图和柱形图形式显示设定值及实际值。支持OPC（OLE for Process Control, 用于过程控制的OLE）数据导出。可采集多罐数据，依据设定时间采集，或者自动跟踪、监测技术参数变化采集。

系统控制特性

- TypeD Bio-Controler控制器能能显示整个设备流程图及阀门工作状态。

- TypeD Bio-Controler通过Ethernet接口，可与计算机进行交流，因而可以与网络相连，并可通过软件收集网络上任何地方的数据。也可以远程浏览操作过程数据和远程控制。无论您是否在现场，您都能第一时间掌控您的生产。

- 上位机监控软件采用软件来实现。监控软件是基于美国著名软件Labwindows/CVI基础上开发而成的。上位机显示屏的第一项为系统主菜单，共有十个选项组成，操作人员只要点击这十个选项中的任一项，就可进入所需的子菜单。主菜单的十个选项为

    - 《过程显示》      Process (Display Process)

    - 《仪表校准》      Cal. (Calibration)

    - 《控制回路》      Control (Control loop Display and Set)

    - 《变量显示》      Display（Display）

    - 《动态趋势》      Trend  (X-Y Trend Graphs)

    - 《报警显示》      Alarms (Alarms)

    - 《关联控制》      Casc.  (Cascade Control)

    - 《自动消毒》      Steril.  (Automation Sterilization)

    - 《控制回路组态》  Config. (Configuration)
